几种常见的局部放电检测方法

发布时间:2022-09-23 10:18:15人气:16

  1.超声检测法


  固定在变压器油枕内壁的超声传感器可以接收变压器内部局部放电产生的超声波,从而检测局部放电的大小和位置。一般使用的超声波传感器是压电传感器,频率范围为7O—l50KHz,目的是绕过铁芯的磁噪声和变压器的机械振动噪声。由于超声受电影响小,在局部放电定位中应用广泛,人们对超声进行了深入的探索。但变压器内部绝缘结构复杂,各种声介质对声波衰减和声速的影响不同。目前使用的超声传感器抗电磁干扰能力差,灵敏度低,增加了检测难度。近年来,由于声电换能元件效率的提高和电子放大技术的发展,超声检测的灵敏度大大提高,因此该方法的开发和应用很有希望。便携式局放监试仪


  2.光测法


  它是由局部放电产生的光辐射进行的。在变压器油中,各种放电产生不同的光波长。研究发现,通常是500"~700mm之间。光电转换后,通过检测光电流特性,可以识别局部放电。虽然在实验室分析局部放电特性和绝缘劣变原理方面取得了很大进展,但由于光测设备复杂昂贵,灵敏度低,被检测物质对光透明,不可能在实践中得到广泛应用。便携式局放监试仪

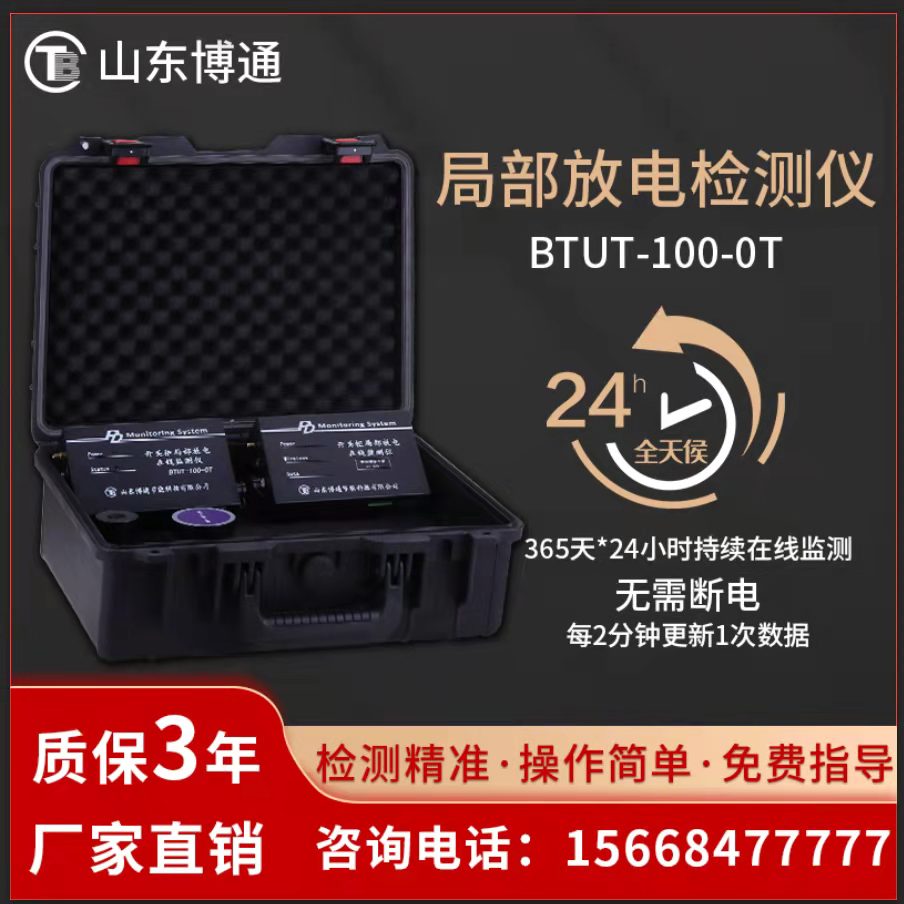

便携式局放监试仪

  3.化学检测法


  当变压器发生局部放电时,各种绝缘材料会分解和破坏,产生新的生成物。通过检测生成物的组成和浓度,可以确定局部放电的状态。目前,该方法已广泛应用于变压器的在线故障检测中。故障类型不同,故障水平不同,气体组成和浓度不同,因此建立的模式识别系统可以实现故障的自动识别。但到目前为止,还没有统一的判断标准。因为它对发现初始潜伏故障更敏感,但不能反映突然故障。便携式局放监试仪


  4.脉冲电流法


  脉冲电流法是通过检测阻抗、变压器套管接地线、壳体接地线、铁芯接地线和绕阻中局部放电引起的脉冲电流来获得真正的放电量。它是研究很早、应用很广泛的检测方法。国际机构也制定了专门的标准,电流传感器一般可分为窄带和宽带。窄带感应器一般为10KHZ具有灵敏度高、抗干扰性强等优点,但输出波形严重畸形。宽带传感器的带宽为IOOKHZ脉冲分辨率高,但信噪比低。该方法的主要缺点是检测阻抗和放大器对测量的灵敏度、精度、分辨率和动态范围有影响。因此,当样品容量较大时,受藕合阻抗的限制,电阻测量快速测试仪的灵敏度也受到一定程度的限制。二是检测频率低,一般小于1MHZ,所以包含的信息量很少。三是离线状态灵敏度高,现场易受外界噪声影响,抗干扰性差。


  5.射频检测法


  它从变压器的中性线测量信号。测量的信号频率可达300MHZ,大大提高了局部放电的测量频率。同时,检测安装系统方便,检测设备不改变供电系统的运行模式,无法识别三相局部放电信号的集成,信号易受外界影响。但随着智能滤波技术的发展,射频检测方法已广泛应用于局部放电线路检测。便携式局放监试仪


  6.超高频局部放电试验


  由于传统检测方法的不足,新的检测方法是超高频检测。变压器局部放电形成的超高频(300-3000MHZ)电信号完成了电力变压器局部绝缘放电的检测和定位,并完成了抗干扰。超高频检测变压器局部放电的主要优点是:第一,局部放电脉冲能量几乎与频带宽成正比。当只考虑检测元件的热噪声对灵敏度的影响时,超频宽带检测具有较高的灵敏度;第二,研究发现,在变压器使用现场,配电站的背景、噪声和空气中电晕产生的干扰信号频率一般很低,可以用宽频法有效抑制,窄频法不同于局部放电信号。因此,使用合适的超高频传感器可以测量真实变压器绝缘中局部放电的特性和物理过程。
